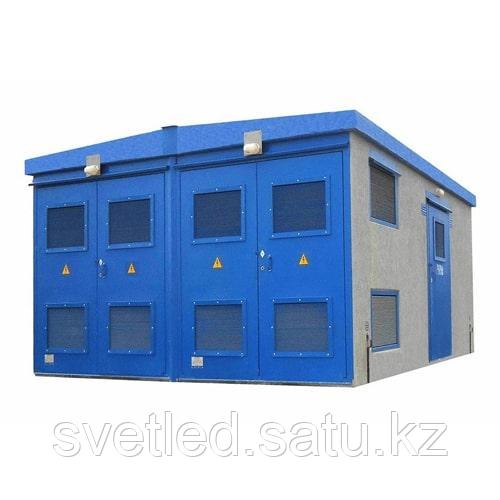

Комплектная трансформаторная подстанция в бетонной оболочке

Комплектная трансформаторная подстанция в бетонной оболочке

Комплектная трансформаторная подстанция в бетонной оболочке ( БКТП ) предназначена для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц в системах с изолированной нейтралью на стороне 6 (10) кВ и глухозаземленной нейтралью на стороне 0,4 кВ.

БКТП применяется для энергоснабжения жилищно-коммунальных, общественных и промышленных объектов в любых схемах распределительных сетей.

Отличительные особенности



• Максимальная заводская готовность.
• Быстрый монтаж и ввод в эксплуатацию.
• Долговечность.
• Транспортировка подстанции любым видом транспорта.
• Комплектация подстанции оборудованием собственного изготовления.
• Использование высококачественных материалов и комплектующих.
• Возможность реализации нетиповых схем заказчика.
• Современный дизайн.
• Возможность окраски в корпоративные цвета заказчика.





Конструкция

КТПБ представляет собой отдельно стоящее здание из высокопрочного железобетона (класс бетона на сжатие – В30 (400 кгс/кв. см), марка бетона по морозостойкости – F100, водонепроницаемость – W6).

КТПБ состоит из двух отдельных частей:



• Надземный блок - бетонная оболочка с установленным согласно схеме электрооборудованием;
• Заглубленный блок - кабельный полуэтаж.



Надземная часть представляет собой монолитный железобетонный блок из стен и пола, к которому при помощи сварного соединения прикреплена панель крыши.

Конструкция кабельного полуэтажа представляет собой объемную железобетонную оболочку с монолитными стенками и дном. Кабельный полуэтаж является заглубленным фундаментом для КТПБ, через который осуществляется ввод/вывод силовых кабелей. Высота блока - 920 (1620, 1800) мм.

Для ввода/вывода силовых кабелей в стенках кабельного полуэтажа имеются специальные отверстия.

В полу надземной части также предусмотрены проемы для доступа в кабельный полуэтаж, подключения кабелей и слива масла из силового трансформатора.

Возможна реализация КТПБ как с выделенной абонентской частью, так и без выделенной абонентской части. В КТПБ с выделенной абонентской частью - отсек распределительных устройств высокого напряжения (РУВН) находится в отдельном надземном блоке, отсек распределительных устройств низкого напряжения (РУНН) находится в другом надземном блоке и отгорожен перегородкой от отсека силовых трансформаторов. В КТПБ без выделенной абонентской части (отсеки РУВН и РУНН совмещены) внутренний объем помещения разделен на 2 изолированных отсека – это отсек силового трансформатора и отсек РУ, где РУВН и РУНН расположены напротив друг друга и разделены коридором обслуживания шириной не менее 1500 мм.

Каждый отсек в КТПБ имеет отдельный вход с металлическими воротами или дверями.

В КТПБ предусмотрена естественная вентиляция: в стены отсеков силовых трансформаторов, створки ворот отсека трансформатора вмонтированы вентиляционные защитные жалюзи, выполненные по ГОСТ Р 51110, жалюзи снабжены защитной сеткой, препятствующей проникновению посторонних предметов, пуха, грызунов. В стенах отсеков РУ или РУВН и РУНН выполнены вентиляционные отверстия, закрытые жалюзийными решетками.

В отсеке РУВН применяются высоковольтные ячейки 6 (10, 20) кВ серии КСО-366, КСО-314, КСО-316Т, КСО-215-ЭСМ6. В отсеке РУНН могут размещаться распределительные щиты серии ЩО-70, шкафы ШНН-ГРЩ, НКУ серии «Каскад».

При размещении надземных блоков на высоких фундаментах для удобства эксплуатации подстанции комплектуются лестницами с поручнями и площадками обслуживания.

Блоки КТПУ оборудованы системами освещения, автоматического отопления, и по дополнительному заказу могут комплектоваться: шкафами телемеханики; системами кондиционирования; системами пожаротушения; системами охранной и пожарной сигнализации.

Основные технические параметры

Мощность силового трансформатора, кВ∙А	160 … 1600
Тип силового трансформатора	Масляный; сухой
Номинальное напряжение на стороне ВН, кВ	6; 10; 20
Наибольшее рабочее напряжение на стороне ВН, кВ	7,2; 12; 24
Номинальное напряжение на стороне НН, кВ	0,4
Ток термической стойкости в течение 1 с на стороне ВН, кА	20; 31,5
Ток электродинамической стойкости на стороне ВН, кА	До 81
Уровень изоляции по ГОСТ 1516.1-76	Нормальная, уровень "б"
Вид изоляции	Комбинированная
Степень огнестойкости по СНиП 2.01.02-85	II
Климатическое исполнение по ГОСТ 15150	УХЛ1
Рабочее значение температуры окружающего воздуха, °С	+40 … -60
Высота над уровнем моря, м, не более	1000
Степень защиты оболочки по ГОСТ 14254-80	IP43
Срок службы, лет	30
