Комплектная трансформаторная подстанция в утепленной оболочке из сэндвич панелей

Комплектная трансформаторная подстанция в утепленной оболочке из сэндвич панелей

Комплектная трансформаторная подстанция в утепленной оболочке из сэндвич панелей (КТПУ) на напряжение 6 (10, 20, 35) / 0,4 (0,66) кВ мощностью до 3150 кВ∙А применяются для электроснабжения промышленных предприятий, предприятий добывающей промышленности, объектов инфраструктуры.



Отличительные особенности



• Компактность.
• Полная заводская готовность.
• Быстрый монтаж и ввод в эксплуатацию.
• Широкий диапазон рабочих температур -60 °С … +45 °С.
• Большой диапазон типоразмеров и вариантов компоновки.
• Возможность установки в подстанцию более двух силовых трансформаторов напряжением до 35 кВ и мощностью до 3150 кВ∙А.
• Транспортировка подстанции любым видом транспорта.
• Комплектация подстанции оборудованием собственного изготовления.
• Использование высококачественных материалов и комплектующих.
• Современный дизайн.
• Возможность окраски в корпоративные цвета заказчика



Конструкция

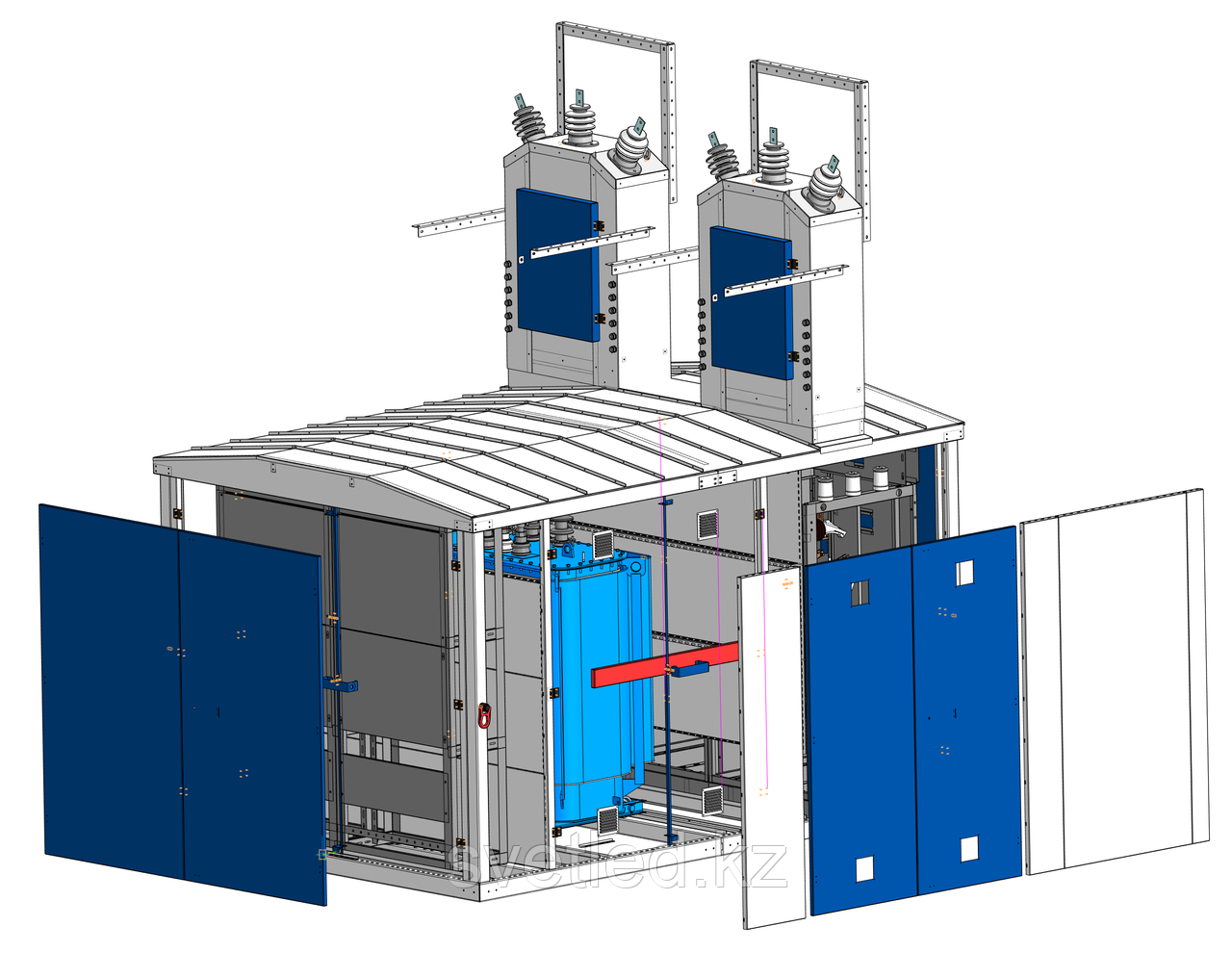

КТПУ имеет блочно-модульный принцип построения и конструктивно состоит из комбинации отдельных модулей высокой заводской готовности:



• Модуль силового трансформатора;
• Модуль распределительного устройства высокого напряжения (РУВН) 35 кВ;
• Модуль РУВН 6 (10, 20) кВ;
• Модуль распределительного устройства низкого напряжения (РУНН),
• Модуль без выделенной абонентской части, где РУВН, РУНН и силовые трансформаторы размещены в одном помещении.



Ширина модуля выполняется в диапазоне от 2,5 м до 3,5 м, а длина модуля зависит от типа и количества размещаемого в нем оборудования и может достигать 12м.

В зависимости от вариантов расположения различают следующие виды компоновки модулей:



• Линейная - модули располагаются торцевыми сторонами друг к другу;
• Параллельная - модули располагаются боковыми сторонами друг к другу.



Конструктивно модуль состоит из сварного силового каркаса, изготовленного согласно требованиям СНиП II-23-81, и снаружи обшитого стеновыми и кровельными сэндвич панелями, толщина которых в зависимости от климатических условий может варьироваться от 50 мм до 150 мм. Детали основания, соединенные между собой по периметру, образуют замкнутый контур (раму), который имеет поперечные усилители и закладные элементы для установки напольного оборудования, затем внутреннее пространство рамы заполняется утеплителем из негорючего материала с коэффициентом теплопроводимости не выше 0,035 Вт/мК по ISO 8301-1991. Настил пола выполнен из рифленого листа, в полу предусмотрены отверстия в виде вваренных труб либо проемов для ввода и вывода кабеля. По согласованию с заказчиком могут быть установлены уплотнительные модули для герметичного ввода кабеля. КТПУ снабжено утепленными дверями и воротами.

Изготовление КТПУ возможно двух исполнений - с выделенной абонентской частью и без нее. Исполнение КТПУ с выделенной абонентской частью предусматривает размещение РУВН и РУНН в двух разных модулях, имеющих отдельные входы. КТПУ без выделенной абонентской части подразумевает размещение РУВН и РУНН в едином отсеке.

Подстанции могут оснащаться силовыми трансформаторами до 3150 кВ∙А двух видов - масляного и сухого. Сухие трансформаторы поставляются в защитных кожухах. При использовании маслонаполненного трансформатора конструкция КТПУ дополняется отсеком для аварийного сброса трансформаторного масла.

В отсеке РУВН 35 кВ могут устанавливаться высоковольтные ячейки КРУЭ-35 кВ производства АВВ, Schneider Electric. В отсеке РУВН 6 (10, 20) кВ – высоковольтные ячейки на напряжение:



• 6 (10) кВ: распредустройства серии КСО-366, КСО-202-Промо, КСО-298-УМ, КСО-215-ЭСМ6, КРУ серии «Каскад»;
• 20 кВ: распредустройства серии КРУ «Волга» (АО «ПО Элтехника»), D-24P (АО «ГК Таврида Электрик»), SafeRing (АВВ).



В отсеке РУНН могут размещаться распределительные щиты серии ЩО-70, шкафы ШНН-ГРЩ, НКУ серии «Каскад».

Высоковольтные ввода питания в КТПУ могут быть кабельные или воздушные, выводы отходящих линий низкого напряжения - кабельные или воздушно-кабельные.

Модули КТПУ оборудованы системами освещения, автоматического отопления, вентиляции, охранно-пожарной сигнализации, и при необходимости – системами контроля доступа, видеонаблюдения и кондиционирования.





Основные технические параметры

Мощность силового трансформатора, кВ∙А	100 … 3150
Тип силового трансформатора	Масляный; сухой
Номинальное напряжение на стороне ВН, кВ	6; 10; 20; 35
Наибольшее рабочее напряжение на стороне ВН, кВ	7,2; 12; 24; 40,5
Номинальное напряжение на стороне НН, кВ	0,4; 0,66
Ток термической стойкости в течение 1 с на стороне ВН, кА	20; 31,5
Ток электродинамической стойкости на стороне ВН, кА	51
Уровень изоляции по ГОСТ 1516.1-76	Нормальная, уровень "б"
Вид изоляции	Комбинированная
Степень огнестойкости по СНиП 2.01.02-85	II
Климатическое исполнение по ГОСТ 15150	УХЛ1
Рабочее значение температуры окружающего воздуха, °С	+40 … -60
Высота над уровнем моря, м, не более	1000
Степень защиты оболочки по ГОСТ 14254-80	До IP54
Срок службы, лет	30
