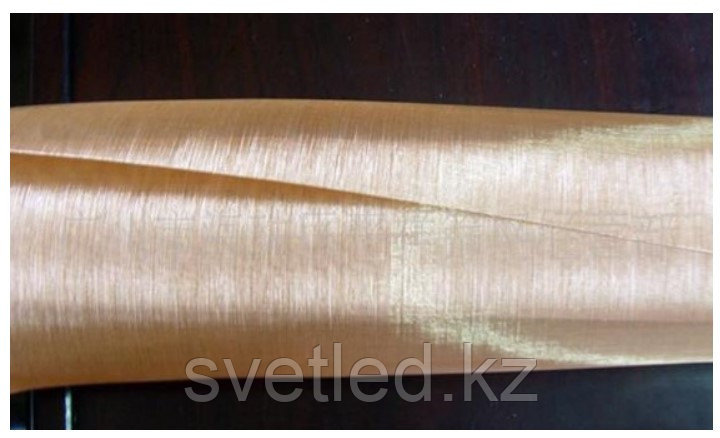

Экранирующая сетка медная. Экран-эп.

Экранирующая сетка медная. Экран-эп.

Ячейка 0,56х0,56 мм. Ослабление электрических полей в диапазоне частот 0,3 МГц…16 ГГц с коэффициентом ослабления 102…29 дБ.



ОПИСАНИЕ ТОВАРА

Сетка медная экранирующая предназначена для частичного или полного блокирования (экранирования) электромагнитных полей в широком диапазоне частот (от единиц герц до десятков гигагерц).

В производстве материала используется полотняное плетение, в котором нити основы и утка перекрывают друг друга в каждых двух последовательных перекрытиях. В отличие от нержавеющей стали (которая используется в других позициях), медь имеет меньшее удельное сопротивление. А именно, 0,01724 Ом·мм²/м при 20°С против 0,075 Ом·мм²/м, что улучшает экранирующие свойства электрического поля во всем диапазоне частот.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭКРАНИРУЮЩЕЙ МЕДНОЙ СЕТКИ:

• Размер ячейки 0,56х0,56 мм
• Число проволок на 10 см сетки - 141
• Число ячеек на 1 см2 - 199
• Диаметр проволоки - 0,15 мм
• Масса 1 квадратного метра - 0,454 мм

Изделие изготавливается по ТУ 16.К68-01-88

 ВЫЖИМКИ ИЗ ПРОТОКОЛА ИЗМЕРЕНИЙ РАДИОФИЗИЧЕСКИХ ХАРАКТЕРИСТИК ИЗДЕЛИЯ:

Для образцов радиоэкранирующих тканей целью испытаний явилась оценка степени экранировки (коэффициента прохождения электромагнитного излучения Кпрох) в диапазонах частот 0,3...7ГГц, 10 ГГц, 16 ГГц.

ТАБЛИЦА 1. КОЭФФИЦИЕНТЫ ПРОХОЖДЕНИЯ ЭЛЕКТРОМАГНИТНОГО ИЗЛУЧЕНИЯ СВЧ ДИАПАЗОНА (ИЗМЕРЕНИЯ В ВОЛНОВОДЕ, МОДА Н10)

№ п/п	Образец	Кпр (волновод), дБ
		С учетеом поляризации			Средняя (мощн.)
		поляриз.	10 ГГц	16 ГГц	10 ГГц	16 ГГц
2	Экран-ЭП сетка экранирующая медная (0,56х0,56 мм)	II	-34	-30	-33	-29
		Т	-33	-29

 Частотная зависимость коэффициента прохождения ЭМИ для образца п1.2 "Экран-ЭП сетка экранирующая медная (0,56х0,56)" (коаксиальный тракт, линейный режим).

Частотная зависимость коэффициента прохождения ЭМИ для образца п1.2 "Экран-ЭП сетка экранирующая медная (0,56х0,56)" (коаксиальный тракт, логарифмический режим).

Выводы:

4.3 Образцы металлизированных тканей показали высокие экранирующие свойства в диапазоне частот от 300 кГц до 16 ГГц.

4.4 Поляризационная зависимость для обоих образцов отсутствует (в пределах ошибки измерений).
